Hitta rätt stegmotor för din tillämpning

I den här kategorin hittar du de enda ”digitala” motorerna som arbetar med rörelser i diskreta steg. Vi levererar både permanentmagnetmotorer och hybridstegmotorer i en mängd olika utföranden. Motorerna är mycket driftsäkra, har lång livslängd, relativt lågt pris och lämnar, jämfört med exempelvis DC-motorer, högt moment. I utbyte får du relativt låg verkningsgrad, vilket kan innebära höga temperaturer. Den låga verkningsgraden gör också att du bör tänka till en gång extra om du överväger att använda en stegmotor i en batteridriven tillämpning.

Stegmotorer återfinns i mängder med tillämpningar där främst pris och moment är viktigt, exempelvis i kontorsmaskiner, skrivare och värmeväxlare, men tack vare motorns unika egenskaper kan den vara lämplig även i precisionskrävande tillämpningar inom medicin, robotik och automation.

Normalt behöver en stegmotor ingen växel

Då stegmotorn levererar ett relativt högt moment och hanterbara hastigheter behövs sällan någon växel, men i vissa tillämpningar kan det vara motiverat. Stegmotorer är utmärkta att använda till positionering då konstruktionen gör att man i normala förhållanden kan hålla koll på var man är, men under vissa omständigheter kan man ”tappa steg” och därmed befinna sig på en annan position än där man borde. För att avhjälpa detta kombineras ibland stegmotorer med en pulsgivare, för att hjälpa styrelektroniken att korrigera positionen då det är nödvändigt.

Följer standardmått enligt NEMA

Stegmotorer följer ofta en allmänt accepterad standard avseende monteringshål, styrkant, skruvhål m.m., men lindingarna varierar en hel del mellan olika tillverkare. Vi hjälper dig gärna att ta fram en motor med en lindning som är optimerad för din applikation. Behöver du dessutom göra mekaniska förändringar finns det goda möjligheter för detta.

Styra och kontrollera en stegmotor

För att kunna styra och kontrollera en stegmotor behövs någon typ av motorstyrning. Vi har ett brett sortiment av motorstyrningar, både för stegmotorer och för andra motorer på vår sida för motorstyrningar.

Miniatyriserad stegmotor från FAULHABER

Miniatyriserade PM-stegmotorer

Miniatyriserade stegmotorer med brett varvtalsområde och exceptionella prestanda som lämpar sig även för tuffa miljöer. Serien, som sträcker sig från 6 mm till 22 mm diameter, kan kombineras med en rad modulära servoelement som encoders, glappfria växlar, integrerade ledarskruvar och mycket mer.

Hybridstegmotor med encoder (pulsgivare)

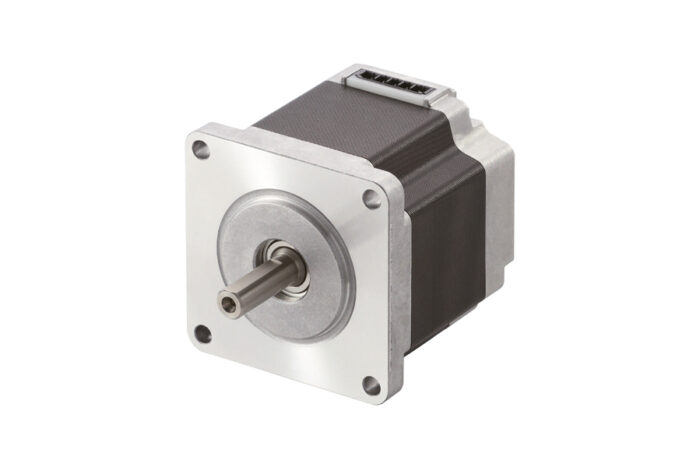

Hybridstegmotorer

NEMA-standard stegmotorer i en mängd olika storlekar från 20 mm fyrkant (NEMA 8) till 110 mm fyrkant (NEMA 42). Hybridstegmotorerna är byggda för lång livslängd och högt moment. Välj mellan flera olika lindingar, både 2-fas och 3-fas.

Stegmotor med skruv för linjär rörelse

Linjära stegmotorer

Stegmotorer där axeln är antingen en ledarskruv med mutter, eller där rotorn är en mutter med en genomgående ledarskruv. När muttern eller skruven (beroende på modell) rotationsförhindras får man en linjär rörelse. Finns i flera lindningar och storlekar från 20 mm till 86 mm fyrkant. Producerar upp till 1700 N. Ledarskruven kan på begäran beläggas med Teflon för lägre friktion. Motortypen medger även en hel del möjligheter till kundanpassning. Las mer om linjärmotorer här.

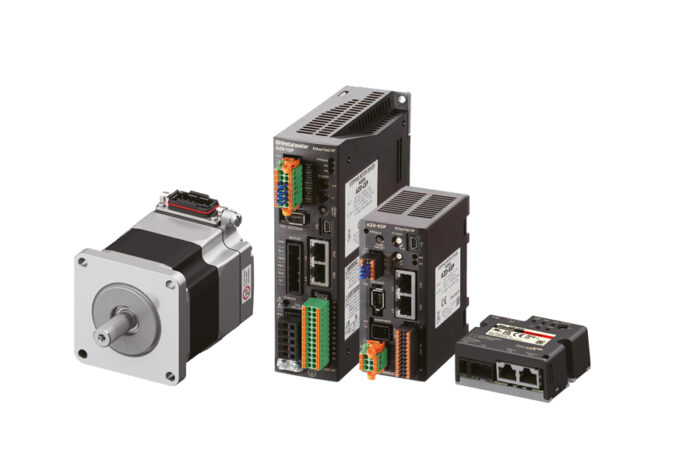

Stegmotorpaket med elektronik

Hybridstegmotorer i kombination med drivsteg och controller från Oriental Motors och Lin Engineering. Finns i storlekar från 42 mm till 86 mm för antingen AC- eller DC-matning. Även motorer där styrelektroniken är integrerad i motorhuset i storlekar från 42 mm till 86 mm.

Hybridstegmotorer lågprofil

Mycket kompakta hybridstegmotorer med mått 42 mm fyrkant och endast 14 mm eller 17,8 mm längd (exkl. axel). Lämpar sig utmärkt för tillämpningar med begränsat utrymme och som kräver högt varvtal.

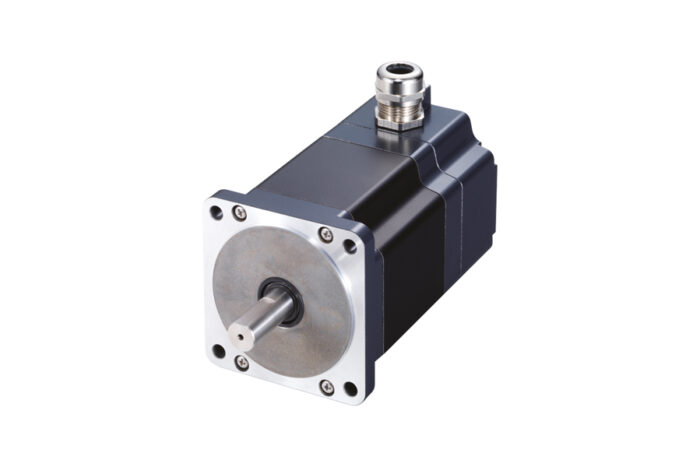

Stegmotorer IP65

Även om våra standardmotorer är robusta och pålitliga kräver vissa applikationer lite mer än standardskyddet. De IP65-klassade stegmotorerna är helt skyddade mot damm och överlever vattenstrålar i lågt tryck. Dessutom är ytbeläggningen på denna motorserie livsmedelsgodkänd. Finns i flera storlekar från 42 mm till 86 mm.

Hybridstegmotorer för vakuum

Även om våra standardmotorer är robusta och pålitliga kräver vissa applikationer lite mer än standardskyddet. De vakuumklassade stegmotorerna är tillverkade för att möta renrumskrav där utgasning inte kan tillåtas. Motorerna i denna serie är inte målade och innehåller ingen olja. Storlekar från 20 mm till 57 mm.
