Växlar

Det finns en mängd olika typer av växlar för montering på småmotorer. De vanligaste sorterna är planetväxel, kuggväxel eller snäckväxel, som alla har olika egenskaper, fördelar och nackdelar. Kuggväxlar är förhållandevis enkla och lämpar sig för tillämpningar där man vill ha motorn i linje med den utgående axel, och där man inte har stora krav på precision eller högt moment. Planetväxeln är däremot utmärkt då man vill bibehålla hög verkningsgrad, få ut ett högt moment ur så liten volym som möjligt, och då glappet inte får vara för stort. Snäckväxeln är en vinkelväxel, dvs. utgående axel är vinklad 90° mot ingående axel. Denna växeltyp lämpar sig utmärkt då man behöver pussla med utrymmet, eller då man vill ha en självhämmande drift. Vid utväxling på drygt 40:1 är snäckväxeln nämligen i princip omöjlig att driva baklänges från den utgående axeln.

Olika typer av växlar används i de allra flesta motortillämpningar, förutom möjligtvis i kombination med stegmotorer. Elektriska handverktyg med höga krav på verkningsgrad och kompakt utförande använder oftast stegmotorer, medan tillämpningar då man har en hängande last som inte får falla vid strömlöst tillstånd, till exempel olika typer av lyftanordningar, använder ofta snäckväxlar.
Våra växlar passar alla typer av roterande motorer, men används oftast i kombination med AC- eller DC-motorer, borstlösa motorer och i vissa fall stegmotorer.

Växlarna finns i en mängd olika utföranden med olika storlekar och olika utväxlingar. Passar inte en standardväxel i din tillämpning finns det goda möjligheter att anpassa en standardväxel, eller i vissa fall att ta fram en helt skräddarsydd växel.

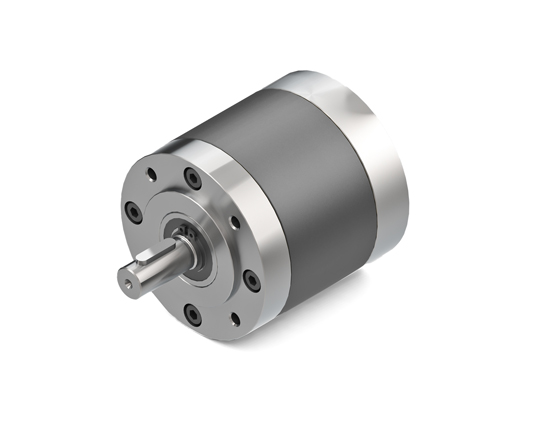

GPL planetväxel

GPL planetväxlar

Planetväxlar med hög precision från 22 mm till 120 mm diameter med goda möjligheter till anpassning. Vi levererar gärna växlarna i denna serie monterade med en motor. Utväxlingar från 2:1 till 512:1 och kontinuerligt moment upp till 350 Nm. Finns även i utförande med reducerat glapp för applikationer som kräver högsta precision.

GSR snäckväxel med motor

GSR snäckväxlar

Snäckväxlar (vinkelväxlar) för en mängd olika tillämpningar, i tre storlekar upp till 8 Nm kontinuerligt moment. Finns även i utförande med reducerat glapp för applikationer som kräver hög precision.

Faulhaber planetväxel

FAULHABER planetväxlar

De robusta planetväxlarna i denna serie är ämnade för montage med Faulhabers precisionsmotorer för applikationer som kräver högt moment och höga prestanda. Finns i en mängd olika utförande i plast eller metall med sintrade eller keramiska lager, eller kullager. Även modifierade versioner för höga temperaturer eller andra krävande miljöer.

Faulhaber kuggväxel

FAULHABER kuggväxlar

Ett brett utbud av högkvalitativa kuggväxlar för montage med Faulhabers DC- och borstlösa motorer. Tillverkade antingen helt i metall eller med plast i ingångssteget för att åstadkomma extremt tyst drift.
